本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油车火力发减速发电装置电气安装箱的功能： 1、合情合理的分摊交流电。 2、方面对电路系统的启闭操作流程。 3、有较高的可靠卫生防护高等级，能准确的界面显示集成运放的导通的状态。

项目名称：656KW汽油发电站空调机组单机配电箱主要元件明细清单
供动力箱首要元器件封装明细
项目编号	称呼	型号查询型号规格	企业	用户	批发厂家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发调速电冷库机组控制系统	HGM6110	只	1	众智
3	并网发无刷电机发动机转速调整器	C2002	只	1	孚创
4	电流电原电源模块	DC24V	只	1	众智
5	全自动当中继电商	HH54P    DC24V	只	2	正泰
6	中小型中间商继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

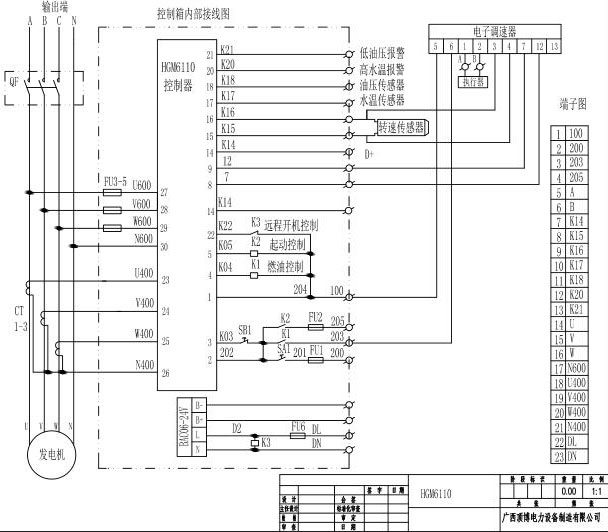

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.meiwawang.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
